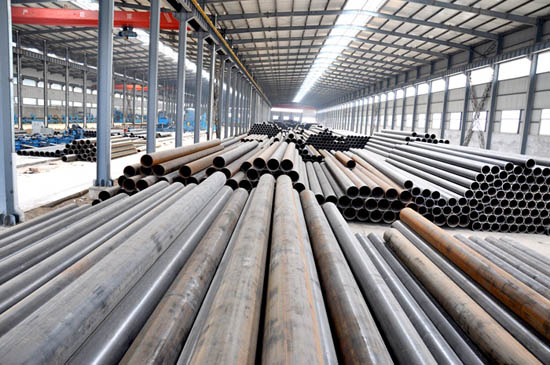

高频电阻焊直缝焊管,

2015-11-11 16:15    点击：

    高频焊管所谓高频，是相对于50Hz的交流电流频率而言的，一般是指50KHz~400KHz的高频电流。高频电流通过金属导体时，会产生两种奇特的效应：集肤效应和邻近效应，高频焊接就是利用这两种效应来进行钢管的焊接的。那么，这两个效应是怎么回事呢？
        集肤效应  是指以一定频率的交流电流通过同一个导体时，电流的密度不是均匀地分布于导体的所有截面的，它会主要向导体的表面集中，即电流在导体表面的密度大，在导体内部的密度小，所以我们形象地称之为：“集肤效应”。集肤效应通常用电流的穿透深度来度量，穿透深度值越小，集肤效应越显著。这穿透深度与导体的电阻率的平方根成正比，与频率和磁导率的平方根成反比。通俗地说，频率越高，电流就越集中在钢板的表面；频率越低，表面电流就越分散。必须注意：钢铁虽然是导体，但它的磁导率会随着温度升高而下降，就是说，当钢板温度升高的时候，磁导率会下降，集肤效应会减小。
        邻近效应  是指高频电流在两个相邻的导体中反向流动时，电流会向两个导体相近的边缘集中流动，即使两个导体另外有一条较短的边，电流也并不沿着较短的路线流动，我们把这种效应称为：“邻近效应”。邻近效应本质上是由于感抗的作用，感抗在高频电流中起主导的作用。邻近效应随着频率增高和相邻导体的间距变近而增高，如果在邻近导体周围再加上一个磁心，那么高频电流将更集中于工件的表层。
        这两种效应是实现金属高频焊接的基础。高频焊接就是利用了集肤效应使高频电流的能量集中在工件的表面；而利用了邻近效应来控制高频电流流动路线的位置和范围。电流的速度是很快的，它可以在很短的时间内将相邻的钢板边部加热，熔融，并通过挤压实现对接。
